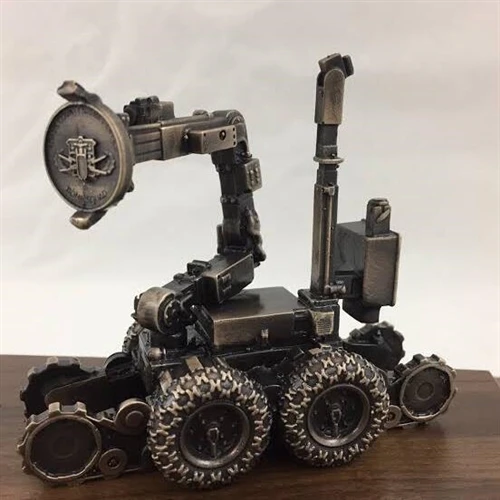

När en bombröjningsrobot sträcker ut sin mekaniska arm mot en okänd sprängämne, beror operatörens säkerhet på en sak: den strukturella integriteten hos robotens ram. Att lägga till mer stål gjorde robotarna tyngre och mindre kapabla. Titanlegering förändrade ekvationen helt.
Den gamla logiken: tyngre betydde säkrare - tills det inte gjorde det
I åratal följde den explosionssäkra -robotindustrin en enkel formel: tjockare stålplåtar är lika med bättre spränghållfasthet. Resultatet var förutsägbara - spårade robotar som vägde över 300 kg, som kämpade för att navigera i smala korridorer, trappor och bråtefält. Maskinerna konstruerade för att skydda människoliv kunde inte nå de platser där de behövdes som mest.
Vikten skapade en kaskad av problem:
- Dålig manövrerbarhet- kan inte vända i trånga utrymmen
- Begränsad hinderkapacitet- stannar i 40-graders sluttningar och 300 mm barriärer
- Hög tyngdpunkt- benägen att tippa i trappor och över diken
- Otillgängliga distributionsplatser- för tung för standardhissar, för skrymmande för tunnelbanetunnlar och höghus-
Branschen behövde ett material som både var tillräckligt starkt för att överleva explosioner och tillräckligt lätt för att navigera i verkliga- implementeringsmiljöer. Titanlegering var svaret.
Genombrottet: 45 % lättare, samma sprängmotstånd
Strukturramar av titanlegering - specifiktKlass 5 (Ti-6Al-4V)smide som produceras genom smidesprocesser i ett-stycke - ger likvärdigt blästmotstånd till dramatiskt lägre vikt.
| Metrisk | Stålram | Titan ram |
|---|---|---|
| Kärnstrukturell vikt | Baslinje | 45 %+ reduktion |
| Total robotvikt (medelklass) | 300+ kg | Under 160 kg |
| Svängande smidighet | Baslinje | 30% förbättring |
| Standard hisskompatibel | Inga | Ja |
| Operationsradie i trånga utrymmen | Begränsad | Fördubblats |
En 160 kg titan-robot passar i en vanlig passagerarhiss, navigerar i tunnelbanetunnlar, klättrar i trappor och fungerar i hög-hus - miljöer där dess föregångare på 300 kg stål helt enkelt inte kunde gå.
Surviving the Blast: Vad händer med ramen
Robotens kärnuppdrag är att skydda dess interna elektronik - styrenheter, sensorer, kommunikationsmoduler, kameror - genom en explosion. Om ramen deformeras under stötvågsbelastning och krossar dessa komponenter, är roboten inaktiverad. Ännu värre: den oexploderade enheten som den skickades för att neutralisera är nu okontrollerad.
Deformationskontroll under sprängbelastning
Tester från ledande kinesiska explosionssäkra-robottillverkare visar dettopologi-optimerade ramar av titanlegeringupprätthålla strukturell deformation inom0,2 mmefter a1 kg TNT-ekvivalent detonation på nära håll-. Interna CCD-kameror, multi-styrenheter för manipulatorer och kommunikationssystem överlevde intakta. Roboten fortsatte att utföra sitt destruktionsuppdrag efter explosionen.
Varför titan överlever där stål brister
| Egendom | Konstruktionsstål | Grad 5 titan (Ti-6Al-4V) |
|---|---|---|
| Draghållfasthet | ~400–550 MPa | 900+ MPa |
| Specifik styrka (styrka ÷ densitet) | Baslinje | 1,5× högre |
| Beteende under omedelbar chock | Risk för spröd fraktur | Överlägsen dynamisk slaghållfasthet - motstår spröda fel |
| Svetsfogens integritet efter upprepade stötar | Mikro-sprickor utvecklas vid svetsar - svåra att upptäcka, risk för plötsliga fel | Friktionsrörsvetsfogar närmar sig grundmaterialets styrka - inga synliga sprickor efter 1 miljon vibrationscykler |
| Livslängd efter-sprängning | Begränsad | 2× längre tid utan-fel |
Den kritiska skillnaden: traditionella stålramar utvecklasosynliga mikro-sprickor vid svetsfogarefter upprepad vibration och sprängbelastning. Dessa sprickor är nästan omöjliga att upptäcka under underhåll - och misslyckas plötsligt under nästa uppdrag. Titanramar, tillverkade genom smide i ett-stycke med lokal friktionssvetsning, eliminerar detta felläge. Svetsen - blir traditionellt den svagaste punkten - den starkaste länken i den strukturella kedjan.
Viktminskning förbättrar inte bara överlevnadsförmågan - den förändrar vad roboten kan göra:
| Förmåga | Effekten av viktminskning av titan |
|---|---|
| Tillträde | Passar i standardhissar, navigerar i tunnelbanetunnlar, klättrar i trappor på - platser som tidigare inte gick att nå |
| Nyttolast | Frigjord viktbudget tillåter montering av ytterligare specialiserad utrustning - sensorer, verktyg, motåtgärder |
| Hastighet | Lättare robot accelererar snabbare, reagerar snabbare på tidskritiska-situationer |
| Stabilitet | Lägre tyngdpunkt minskar tipprisken i sluttningar, trappor och ojämn terräng |
Utvidgar till industriell riskkontroll
Samma titanstrukturlogik gäller förindustriella-explosionssäkra fyrbäddsrobotarverksamma i petrokemiska anläggningar, raffinaderier och andra brandfarliga/explosiva miljöer. En ledande kinesisk tillverkare använder enfler-material- titanlegering för kärnbelastnings-bärande leder och hög-rörliga delar, kompletterat med 7-serie aluminium och specialstål för sekundära strukturer.
Titans bidrag till dessa plattformar går utöver styrka och vikt:
- Låg statisk elproduktion- titans ytegenskaper minskar risken för friktion-inducerad elektrostatisk urladdning, vilket eliminerar en potentiell antändningskälla i explosiva atmosfärer
- Låg temperaturökning på ytan- titan leder bort värme annorlunda än stål, vilket minskar risken för antändning av heta-punkter
- Utmattningsmotstånd- avgörande för leder och ben som genomgår miljontals repetitiva rörelsecykler
Denna plattform vann2024 US IDEA Design Award- den första fyrdubbla roboten att få detta erkännande globalt - som validerar titan multi-materialarkitekturmetod.
Applikationer med hög-latitud och extrem kyla
Vissa tillverkare använder nuKlass 23 (Ti-6Al-4V ELI)- extra-titanlegering med låga interstitials - för explosionssäkra-robotramar som arbetar i extremt kalla miljöer. Grad 23:s överlägsna seghet vid låga-temperaturer säkerställer tillförlitlig blästringsmotstånd i förhållanden under-noll där standardstål blir skört och spricker-benäget.
De materiella egenskaperna som får det att fungera
| Egendom | Värde (Grad 5 / Ti-6Al-4V) | Varför det är viktigt för explosionssäkra robotar- |
|---|---|---|
| Densitet | ~4,43 g/cm³ (56 % stål) | Lättare robot - bättre åtkomst och manövrerbarhet |
| Draghållfasthet | 900+ MPa | Motstår sprängdeformation i minimalt-tvärsnitt |
| Specifik styrka | 1,5× konstruktionsstål | Mer skydd per kilo |
| Utmattningsmotstånd | Excellent | Överlever miljontals vibrationscykler utan att spricka |
| Korrosionsbeständighet | Immun | Ingen rost i utomhus, underjordiska eller kemiska miljöer |
| Svetsbarhet (friktionsrörning) | Utmärkt - svets närmar sig moderstyrka | Eliminerar den svaga punkten som brister i stålramar |
Varje robotkomponent i titan -, oavsett om det är en smidd huvudram i ett-stycke, en bearbetad skarv eller en formad täckpanel - börjar som noggrant bearbetad titanråvara. Billet för smide. Stång för bearbetning. Plåt för formade paneler. Tråd för svetstillsatsmaterial.
Explosionsmotståndet och utmattningslivslängden som skyddar en robots interna system - och operatören som står säkert bakom den - beror alla på materialkvaliteten. Kemikonsistens, enhetlighet i mikrostruktur, frihet från inneslutningar och exakt verifiering av mekaniska egenskaper är inte-förhandlingsbara för säkerhetskritiska-strukturella tillämpningar.
Baoji Yibaite New Materials Technology Co., Ltd. är ett-högteknologiskt titanbearbetningsföretag iBaoji, Shaanxi-provinsen - Kinas Titanium Valley. Vi levererar titanmaterial som används inom robotik, försvar, flyg, marina och industriella tillämpningar:
| Produkt | Robotik/försvarsapplikation |
|---|---|
| Titanstänger och stavar | Smidesmaterial för huvudramar, bearbetade leder, konstruktionsnoder, fästelement |
| Titanplattor och skivor | Formade lock, strukturella paneler, höljeskomponenter |
| Titantrådar | Svetstillsatsmaterial för ramtillverkning och reparation |
| Smidesverk | Hög-integritetsstrukturkomponenter - ramar, leder, lastbärande noder- |
Alla produkter skickas medfullständiga bruksprovningscertifikat- kemi, mekaniska egenskaper, dimensioner - spårbara från göt till levererad produkt.
